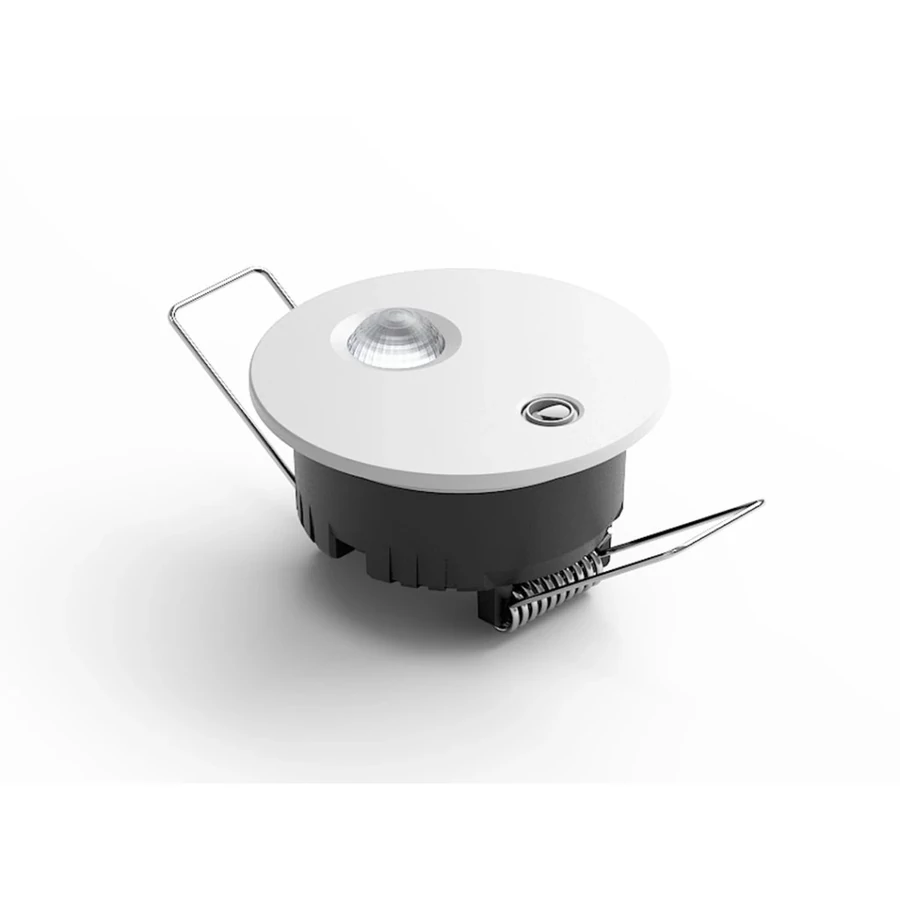

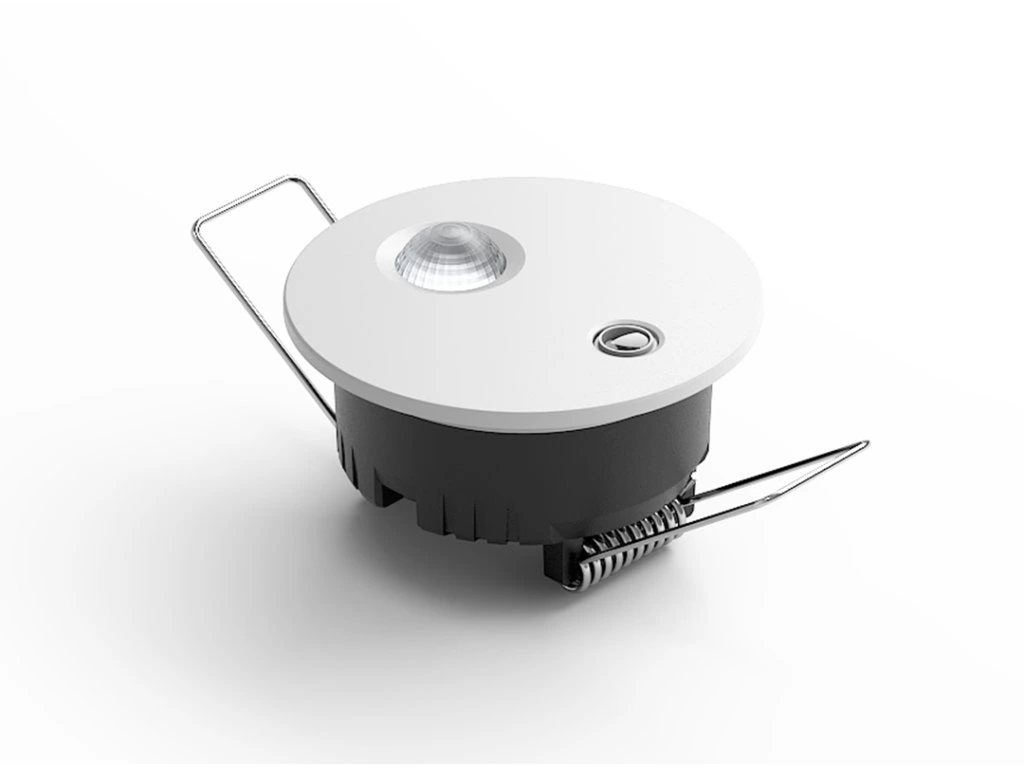

Buszos jelenlét + CO2 érzékelő

Radar érzékelő

Csúcskategóriás érzékelő mozgás és jelenlét detektálására egy helyiségben. A buszkommunikációnak köszönhetően a teljes konfiguráció és diagnosztika távolról elvégezhető, és az érzékelő három különálló jelet tud visszaadni: mozgás, jelenlét, riasztás. Közvetlenül a Taphome buszra köthető.

RADAR  //  DUAL  //  DUAL+CO2

• Mozgásérzékelés akár 10m-ig. Álló személyek (mikromozgások) érzékelése körülbelül 4m-ig.
• Detekciós szög 120° ( ±60° ), holttér körülbelül 50cm.
• Részleges lehetőség a detektálási távolság korlátozására. A jel 16 szintből áll, mindegyik szint körülbelül 70cm hosszúságú.
• Szoftveres kalibrációval beállítható a zajtolerancia az egyes távolsági szinteken. Például, ha egy ventilátor rögzített helyzetben van az érzékelőhöz képest, a kalibrációval csökkenthető annak érzékenysége, hogy elkerüljük a téves mozgásérzékelést.
• A 24 GHz-es hullámok képesek áthatolni vékony anyagokon, például függönyön vagy vékony falakon, valamint részben műanyagon vagy üvegen.
• A PIR érzékelőkkel ellentétben a radar nem reagál a hőmérsékletváltozásokra.
• Hátrány: Téves riasztásokat okozhat egy forgó ventilátor vagy egy mozgó tárgy a helyiségben (például automatikusan nyíló szellőzőablak).
• Figyelem: Háziállatok vagy robotporszívók figyelmen kívül hagyása az érzékelő közvetlen közelében jelentős érzékenységcsökkentést igényel.

PIR érzékelő (passzív infravörös)

DUAL  //  DUAL+CO2

Piromoszenzoros infravörös érzékelő, amely érzékeli az infravörös sugárzás változását. Képes felismerni a mozgást és a hőt kibocsátó tárgyak jelenlétét, például az emberi testet. Érzékeléshez közvetlen látómezőre van szükség.

A mozgásérzékelés az infravörös sugárzás változásán alapul a zónák között:

• Detekciós szög 125° ( ±62.5° )
• Csúcskategóriás Panasonic PaPir EKMC260811 érzékelő
• Az érzékelő nem biztos, hogy megfelelően működik, ha nincs hőforrásmozgás, nincs hőmérsékletváltozás vagy más hőforrás van a környezetben.

Kiértékelési logika

RADAR  //  DUAL  //  DUAL+CO2

A jelenlétérzékelő három különböző állapotot értékel és küld a buszon. Mindegyik részletesen konfigurálható a szervizbeállításokban:

• Mozgás: Érzékeny és gyors reakció a jelenlétre, valamint ugyanilyen gyors reakció annak megszűnésére.
• Jelenlét: Óvatos reakció a jelenlétre, nagyon érzékeny reakció a jelenlét meghosszabbítására elegendően hosszú időtartamban (általában 10 perc).
• Riasztás: Nagyon óvatos reakció a jelenlétre, a jelenlét meghosszabbítása nem lényeges.

Fényerősség érzékelő

RADAR  //  DUAL  //  DUAL+CO2

• Mérési tartomány 0 és 1000 lux között
• Detekciós szög körülbelül 120° ( ±60° )
• A fényerősséget két szenzor méri, 400 - 650 nm és 550 - 950 nm tartományban, a végső luxértékeket e két szenzor kombinációjával számolja.

Beépített CO2 érzékelő

DUAL+CO2

A CO₂ érzékelő szellőzőnyílásai a fényvezető körül helyezkednek el. Mivel a szellőzőnyílások kicsik, a mérési késleltetés körülbelül 10 perc a közvetlen levegőméréshez képest.

Figyelem – olyan helyiségben, ahol nincs légáramlás, a CO₂ értékek a mennyezetnél alacsonyabbak lehetnek, mint az ágy magasságában (alvás közben). Javasoljuk, hogy a CO₂ mérést csak folyamatos légcserével rendelkező helyiségekben alkalmazza.
